壁の隔壁コネクタを介して

壁の隔壁コネクタの技術仕様を通じて：

- 作業圧力：0-0.6 MPa

- 作業媒体：清潔で乾燥した、非腐食性圧縮ガス

- 壁の厚さ：厚さ2〜6 mmのパーティションの壁と4〜12 mmの厚さの空気分布ボックスに適しています

- 接続の長さ：180〜300 mmの範囲、空気配布ボックスのサイズに合わせて調整可能

- 空気源温度：温度で-10〜100°C（高温シーリングリングで最大220°C）で動作します

壁の隔壁コネクタ機能を通じて

1.二重ヘッドタイプは、両側から2つのブローチューブを結合するために設計されています。

2。壁の隔壁コネクタは、溶接やねじパイプ接続が必要ないため、設置に便利です。 2つの圧縮フィッティングで直接接続するだけです。

3.システム内のブローチューブの不整合に敏感ではありません。

ダブルヘッドバルクヘッドコネクタとシングルヘッドバルクヘッドコネクタの両方で、1インチ、1.5インチ、2インチポートサイズ

インストール方法

スルーウォールバルクヘッドコネクタを設置する前に、ダストコレクターまたは空気分配ボックスの壁に穴を開けます。穴の直径は要件を満たす必要があります。穴の直径が小さすぎると、壁のスルーパイプの糸を簡単に損傷し、小さすぎるとシーリングとポジショニングに影響します。

コネクタにさまざまな部品を正しく取り付けます。インストールの欠落または誤ったインストールは、使用効果に影響します。

取り付け前に、スレッド間の不純物を削除し、ガス漏れが発生する可能性のある領域にシーリングペーストを適用します。シーリングリングを挿入する必要があるパイプは、潤滑剤でコーティングする必要があります。ナットを締めるときにスレッドに損傷を与えないように注意してください。

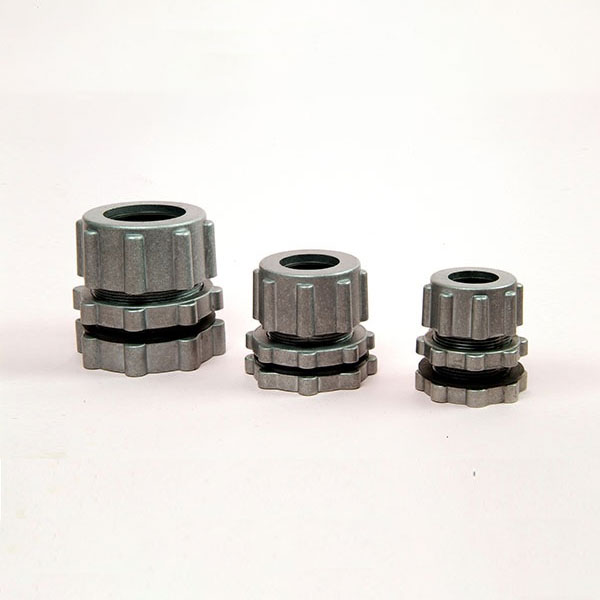

FAP-A-1-1壁の隔壁コネクタを通るシングルヘッド

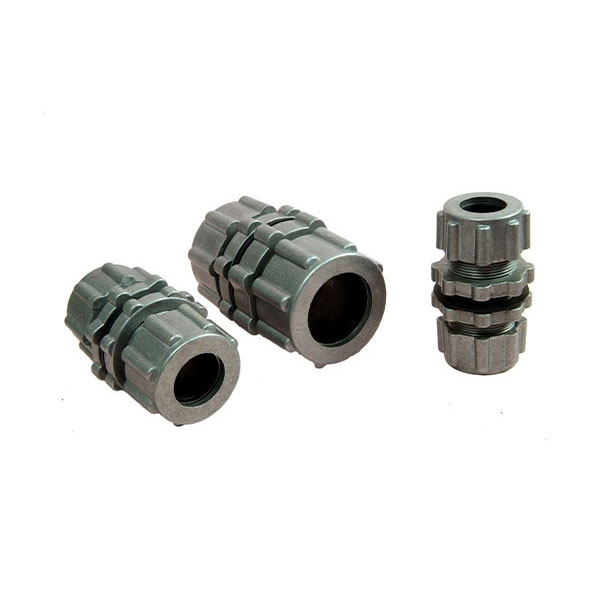

FAP-A-1-2壁の隔壁コネクタを通るダブルヘッド

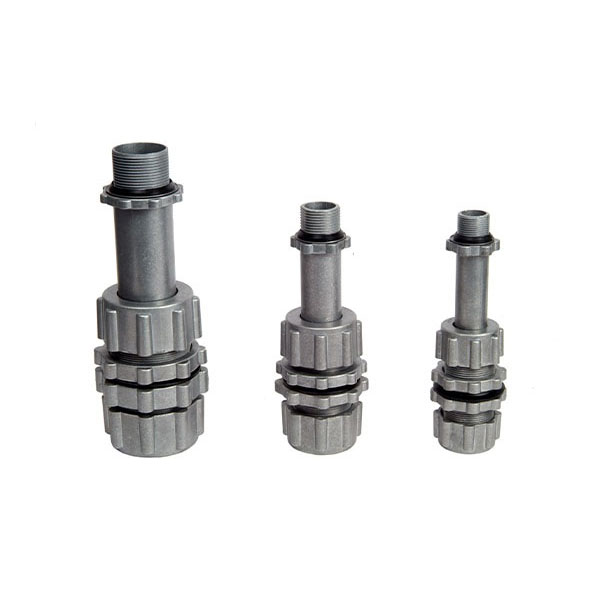

FAP-A-1-3壁の隔壁コネクタを介したチューブ付きのダブルヘッド

FAP-A-1-4壁の隔壁コネクタを通る両端のスライド
