パルスバルブによくある故障は何ですか?どうすればそれらを迅速に診断して解決できるでしょうか?

バグフィルターの中核コンポーネントであるパルスバルブの安定した動作は、装置の洗浄効率と長期的な性能に直接影響します。 1つのバルブで100万サイクルを超えるブローバック寿命を実現します。企業のメンテナンス チームが機器の障害解決効率を高め、生産の継続性を確保できるようにするために、この文書はパルス ソレノイド バルブの一般的な故障の種類、修理ソリューション、および一時的な緊急テクニックを体系的な技術ガイドにまとめ、業界の機器管理に専門的な参考資料を提供します。

I. パルスバルブの主な機能と故障の影響

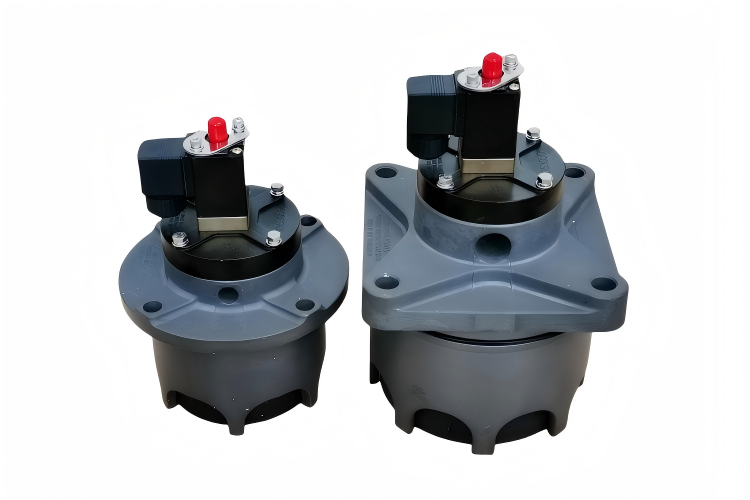

のパルスバルブ電磁パイロット弁または空気圧パイロット弁によって制御され、高圧空気源を瞬時に開閉してパルスを発生させることができるダイヤフラム弁です。バッグ集塵機のパルスジェット洗浄を実現するための重要な作動コンポーネントとして機能します。このバルブの故障は、噴射圧力の不足や洗浄効率の低下に直接つながり、深刻な場合には装置の停止につながる可能性があり、その結果、生産プロセスの安定性や環境排出基準への準拠に影響を及ぼします。

II.一般的な障害の原因と修復解決策

1. スプリングの損傷:パルスバルブのスプールスプリングは、長期間の高周波動作により損傷しやすく、主にパルスバルブから吹出口への継続的な空気漏れとして現れます。推奨される解決策はスプリングを交換することです。

2. ゴム製ガスケットの損傷: バルブコア用ゴムパッキン長期間の使用により劣化や損傷が発生しやすく、主な症状としてパルスバルブがスプレーポートに空気を放出し、ゴム製ガスケットの交換が必要になります。

3. バルブコアへの汚れの蓄積：吸気システムの清浄度が不十分であるため、バルブコアに汚れの堆積が形成されやすく、主に電源投入後のノズルからの継続的な空気吸入またはバルブの故障が特徴です。バルブコアを清掃する必要があります。

4. ダイヤフラムの損傷:ダイヤフラムは、高圧の空気流に長期間さらされると疲労や酸化損傷を受けやすく、主に圧力リリーフポートの継続的な通気やパルスバルブの誤動作が原因で発生し、ダイヤフラムの交換が必要になります。

5.スロットルホールの故障：詰まりと損傷の 2 つの状況に分けられます。

① インテーク内の不純物はスロットルホールの詰まりを引き起こし、パルスバルブが長時間ノズルに空気を放出するために現れるため、これを清掃する必要があります。

②スロットル穴が損傷したり欠落していると、異常な圧力リリーフが発生する可能性があります。これは、電源を入れてもバルブは動くが吹かない、圧力リリーフポートからエアが放出され続けるなどの症状が現れ、スロットルホールの交換が必要になります。

III.運用・保守・現場緊急対応スキル

パルスバルブ本体や電磁コイルが故障するとバルブが正常に閉まらなくなり、ブロー器具のガスバイパスに漏れやブローが継続し、他の電磁弁のブロー圧力や流量が不足し、洗浄効果が著しく低下します。メンテナンスツールを使用しない検査シナリオでは、緊急時の対応策は次のとおりです。

電磁弁本体やコイルが故障し、弁が正常に閉まらない場合には、プログラムに従って他の弁の正常な噴霧を妨げないように、故障した電磁弁の出口を親指と人差し指で押さえて空気の流れを遮断し、弁のコイルを取り外すことで一時的に強制閉弁することができます。最終的な修理では、依然として専門のメンテナンス担当者がバルブ本体を交換する必要があります。

IV.日常および定期メンテナンスのポイント

空気源の管理:油水分離器を毎日点検し、ドレンを速やかに排出してください。オイルミストルブリケータのレベルを定期的に確認し、専用の潤滑油を補充してください。圧縮空気の圧力が 0.4 ～ 0.6 MPa の間で安定していることを確認します。

機械部品のメンテナンス:減速機や灰搬送装置などの可動部品には定期的に注油してください。異常があれば速やかに調査してください。

システム起動/シャットダウン プロトコル:始動時は、まず圧縮空気を接続し、電源を制御してから灰排出装置を作動させます。シャットダウンする場合は、プロセスシステムの完了後も一定期間集塵機とファンを運転し続け、内部の水分と残留塵を除去します。

結論

バグフィルターのパルスバルブの安定した動作は、工業生産が環境基準を満たし、効率を向上させるための重要な保証となります。この記事で要約したトラブルシューティングと修理計画は、機器の実際の運用シナリオに基づいており、企業の運用および保守チームに実用的な参考資料を提供します。将来的には、企業は設備のライフサイクル管理を強化し、運用と保守のスキルトレーニングを定期的に実施し、標準化された運用と予防保守によって故障率を最小限に抑え、生産システムの継続的かつ安定した運用を確保することが推奨されます。
