バグフィルターに使用する電磁パルスバルブの選び方と適合方法は？

産業用粉塵対策の分野では、バグフィルターの灰除去システムが装置の稼働効率と安定性を直接左右します。灰除去システムの中核となるアクチュエータとして、電磁パルスバルブの選択と構成は重要です。選定を誤ると集塵機の抵抗が増大し、処理風量が低下するだけでなく、装置の故障の原因となる場合があります。したがって、電磁パルスバルブを科学的かつ合理的に選択および構成することが、塵埃除去システムの効率的な動作を確保するための鍵となります。

I。パルスバルブを選択するための基本原則を明確にする

バグフィルターの設計者は、電磁パルスバルブの選択の意思決定主体となります。

灰の除去は、パルスバッグフィルターの正常な動作を保証するための重要な手段です。パルスバルブが空気源を提供し、吹き込みパイプの搬送と分配、フィルターバッグの応答特性が最終的な効果を決定します。パルスバルブの送風性能と風量が一致している必要があります。フィルターバッグの表面に形成されたダストケーキ。灰の除去が不十分だと、機器の抵抗が増加し、処理空気量が減少し、システムの動作条件が悪化する可能性があります。過度の灰除去はフィルターバッグの損傷を引き起こし、微粒子状物質の排出を増加させる可能性があります。したがって、パルスバルブを正確に選択することが、装置の抵抗と濾過効率のバランスをとる技術的な鍵となります。

パルスバルブの送風能力は、除塵システムのさまざまな要因によって制限されます。

入口端からガス分配ボックスの体積と圧力、ガス供給管の内径、ソースのガス供給能力が吹き込み性能に直接影響します。負荷端からフィルターバッグの材質、直径、長さ、量、およびダストの温度、湿度、粘度などのすべてが、吹き出しに異なる要件を課します。したがって、パルスバルブの送風能力だけで塵埃除去能力を判断するのは科学的ではありません。

II.メインパルスバルブの種類と適用条件をマスターする

現在、電磁パルスバルブは主にライトアングル形、サブマージ形、ストレートスルー形の3種類に分類されます。各タイプは異なる構造および性能特性を備えており、さまざまな作業条件に適しています。

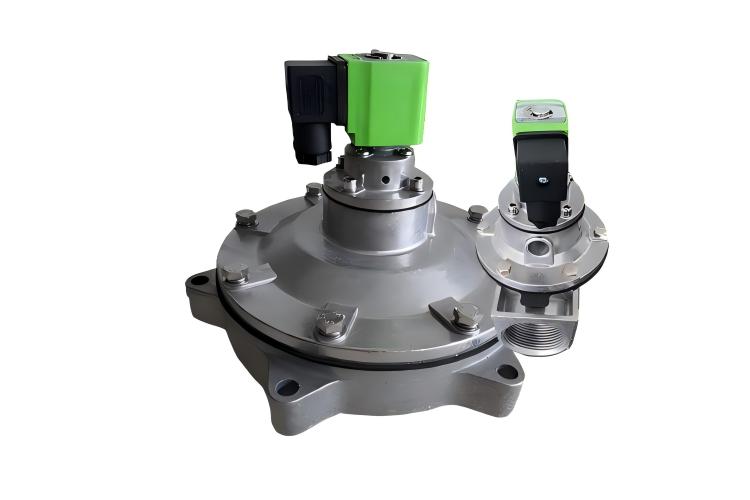

ライトアングルパルスバルブ 空気の入口と出口のパイプが90度直角になっている一般的なタイプです。このタイプのバルブは通常、0.4 ～ 0.6 MPa の作動圧力、-10℃ ～ 55℃ の周囲温度範囲、85% を超えない相対湿度レベルで動作します。コンパクトな構造のため、従来の動作条件下でオンライン灰除去システムで一般的に使用されます。

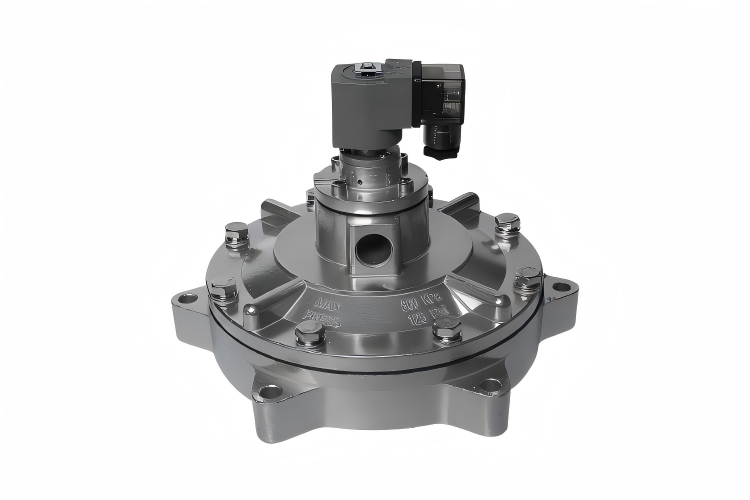

浸漬パルスバルブその名前は、ガスバッグ内に設置されることに由来しています。この構造により流路抵抗が低減され、吹き出しガス源の圧力が低下するため、低圧用途に適しています。吹き込みガス源の圧力は 0.2 ～ 0.3 MPa まで低くすることができるため、エネルギー消費を削減し、ダイヤフラムの寿命を延ばすことができます。

ストレートスルーパルスバルブの空気入口と出口の中心線は一致しています。その利点は取り付けが便利であり、エアボックスパルス集塵機で一般的に使用されます。ただし、空気流がバルブ本体を通過する際に大きな抵抗を受けるという欠点があります。

Ⅲ．動作条件パラメータに基づく正確なマッチング

モデルを選択するときは、経験や単一のパラメータだけに依存するのではなく、特定の動作条件とパラメータに基づいて包括的な分析を実行する必要があります。

動作温度はモデル選択の重要な基準です。

たとえば、直角パルスバルブは通常、-10℃～55℃の範囲の環境での使用に適しています。特殊な高温または低温環境では、対応する温度耐性レベルのダイヤフラム部品または特別にカスタマイズされた製品を選択する必要があります。

バルブのタイプの選択は、灰除去圧力の要件によって決まります。

システムによって供給される圧縮空気の圧力が比較的低い場合 (0.2 ～ 0.4 MPa)、浸漬パルスバルブを推奨します。十分な圧力（0.4～0.6MPa）があればライトアングルタイプ、ストレートスルータイプのどちらでも使用可能です。

粉塵の特性も無視できません。

高粘度・高濃度のダストに対しては、より強力なダスト除去能力が求められ、十分な噴出量と安定した開度性能を備えたパルスバルブが必要となります。

IV.結論

バグフィルターの灰除去システムは全体が複雑であり、パルスバルブの選択と構成は技術的な問題であるだけでなく、豊富な実務経験を必要とします。空気分配ボックスの設計から注入パイプの配置、パルスバルブの選択に至るまで、すべてのリンクが最終的な灰除去効果に影響します。産業技術の進歩に伴い、将来的にはパルスバルブの選択と構成をガイドするためのより科学的で便利な方法が登場し、より効率的で省エネの方向に向けた産業用除塵技術の開発が促進されると考えられています。
