パルスバルブを取り付ける前にどのような準備が必要ですか?

産業用集塵および空気輸送システムにおけるパルスバルブの信頼性を高めるために、包括的な設置技術ガイドが最近リリースされました。このガイドは、設置前の準備から試運転までのプロセス全体をカバーする専門的な技術リファレンスを業界ユーザーに提供することを目的としています。設置手順を標準化することで、機器の故障率が減少し、コアコンポーネントの耐用年数が効果的に延長されます。

I. インストール前のコアの準備

インストール前の準備電磁パルスバルブこれは、設置品質とその後の安定した動作を確保するための基本です。製品検証、パイプラインの洗浄、給気と電気の検査、付属品の準備という 4 つの主要領域にわたって包括的に実装する必要があります。

製品の検証が最初のステップです。

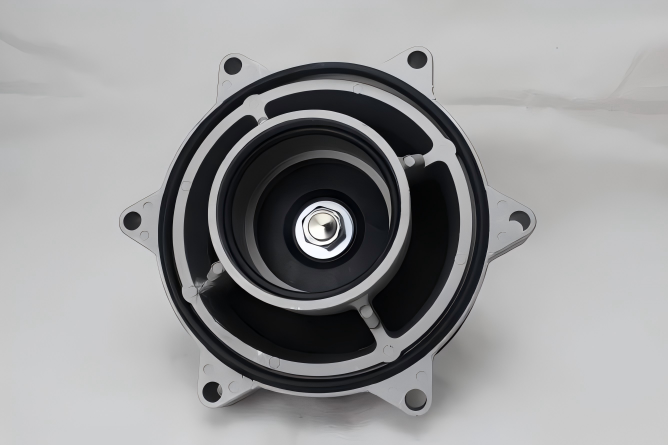

設置前に、パルスバルブのモデルと仕様が設計要件を満たしていることを確認してください。バルブ本体を注意深く検査し、ダイヤフラム, シール、および整合性のためのその他のコンポーネント。製品証明書と工場テストレポートが完了していることを確認してください。

C傾くことが重要です。

圧縮空気ラインと接続部を徹底的にパージして、溶接スラグ、ほこり、その他の汚染物質を除去します。これにより、異物がダイヤフラムやパイロットオリフィスを詰まらせ、正常なバルブの動作が損なわれるのを防ぎます。

空気源の品質と供給能力を確認します。

システムの空気供給は、乾燥した状態、油分、水分のない状態を保つ必要があります。フィルターや油水分離器の設置を推奨します。さらに、供給不足を防ぐため、空気タンクの容量が噴出時の瞬間的な空気消費量に対応できることを確認してください。

電気接続が正しいことを確認してください。

誤動作やコイルの焼損を防ぐため、設置前にマルチメータを使用して制御回路をテストし、制御信号の種類と電圧値がパルスバルブソレノイドヘッドの要件に完全に一致していることを確認してください。

II.設置時の主な技術的考慮事項

電磁パルスバルブの設置は、設置品質が基準を満たしていることを保証するために、接続のシーリング、取り付け方向、安全上の注意、パラメータの互換性などの重要な側面に重点を置き、技術仕様に厳密に準拠する必要があります。

接続部の密閉性を確保します。

取り付け中は、すべての接続インターフェイスが清潔で同一面である必要があります。指定のシール材を使用し、ボルトは確実に締め付けてください。設置後に気密試験を実施し、圧縮空気の漏れを防止します。

適切な電気接続と回路保護を確保してください。

電磁コイルのプラグは奥まで差し込んでロックし、端子をしっかりと圧着してください。制御線は制御ユニットの対応する端子に接続する必要があり、雨水の浸入による短絡を防ぐため、入口点は上を向いてはいけません。オフラインシリンダの制御信号をソレノイドバルブ入力に誤って接続しないでください。長時間の通電によるコイル焼損の原因となります。

正しい取り付け方向を確認してください。

パルスバルブは、入口/出口の方向が媒体の流れと一致するように、製品の説明書に従って垂直または指定された角度で取り付ける必要があります。逆取り付けは固く禁止します。

重要なコンポーネントを保護するために、高温や機械的損傷を避けてください。

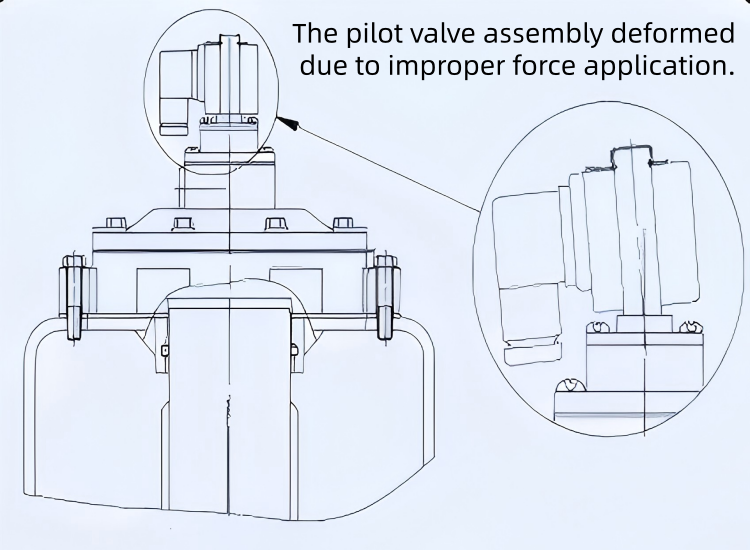

溶接スパッタやダイアフラムの高温損傷を防ぐため、設置後はエアタンク、接続フランジ、ブローパイプなどの溶接作業を禁止します。ソレノイドバルブパイロットアセンブリへの衝撃による損傷を防ぐため、輸送または設置の際は慎重に扱ってください。衝撃による損傷によりスプールスリーブが変形し、可動ステムが詰まり、バルブの動作が妨げられる可能性があります。

圧力と電圧のパラメータを確認します。

システムの動作圧力と媒体温度がパルスバルブの定格範囲内にあることを確認してください。供給電圧が正確で、配線が安全で、絶縁が損なわれていないことを確認してください。

Ⅲ．設置後の試運転と安全上の警告

システムの試運転と設置後の安全検査は、信頼性の高い機器の動作を保証するための最終ステップです。この手順の主な考慮事項は次のとおりです。

設置後の試運転は無負荷条件で実行する必要があります。

パルスバルブがスムーズに動作し、迅速に応答するかどうかをテストします。運転中に異常な騒音や振動がないか観察し、関連するパラメータを記録します。

安全上の警告を厳守してください。

すべてのバルブがエアタンクにしっかりと取り付けられるまでは、決して圧縮空気を導入しないでください。バルブ本体の損傷を防ぐため、取り付け後の溶接作業は禁止されています。寒冷地におけるバルブの断熱対策を実施してください。

インストールによくある落とし穴を避けてください。

たとえば、空気タンクへの空気入口パイプが小さすぎると、空気供給が不十分になる可能性があります。配線を誤​​ると、長時間の通電によりコイルが焼損する可能性があります。パルス信号幅の設定が不適切であると、通常の送風サイクルが中断され、空気資源が無駄になる可能性があります。試運転中は、段階的に徹底的なトラブルシューティングを実行してください。

IV.アプリケーションのコンテキストと業界の重要性

産業用集塵や空気輸送などの自動化システムの重要な制御コンポーネントとして、パルスバルブの動作の安定性は環境コンプライアンスと生産の継続性に直接影響します。産業環境基準が強化され、自動化レベルが上昇するにつれて、パルスバルブなどの重要なコンポーネントの設置と保守に関する専門知識がますます重要になっています。この技術ガイドは、標準化された運用手順を確立し、企業が現場での障害を減らし、運用コストを削減し、それによって産業システム全体の効率的かつ安定した運用を確保できるようにすることを目的としています。
