ライトアングル、サブマージ、ストレートスルーパルスバルブの違いは何ですか?要件に基づいて選択するにはどうすればよいですか?

パルス ジェット洗浄システムの主要な作動コンポーネントとして、電磁パルス バルブはパルス ジェット バグハウス集塵機の圧縮空気「スイッチ」として機能します。その性能はコレクターの処理能力と集塵効率に直接影響します。業界ユーザーが 3 つの主流パルス バルブ タイプ (ライト アングル、サブマージ、ストレートスルー) 間の技術的な違いを正確に理解し、選択計画を科学的に策定できるように、この記事では、業界の技術仕様と製品特性に基づいて、これらのバルブの構造、原理、および適用可能なシナリオを体系的に概説します。除塵工学設計や装置の運用・保守の参考になります。

I. 3 種類のパルスバルブの中心的な定義と構造的特徴

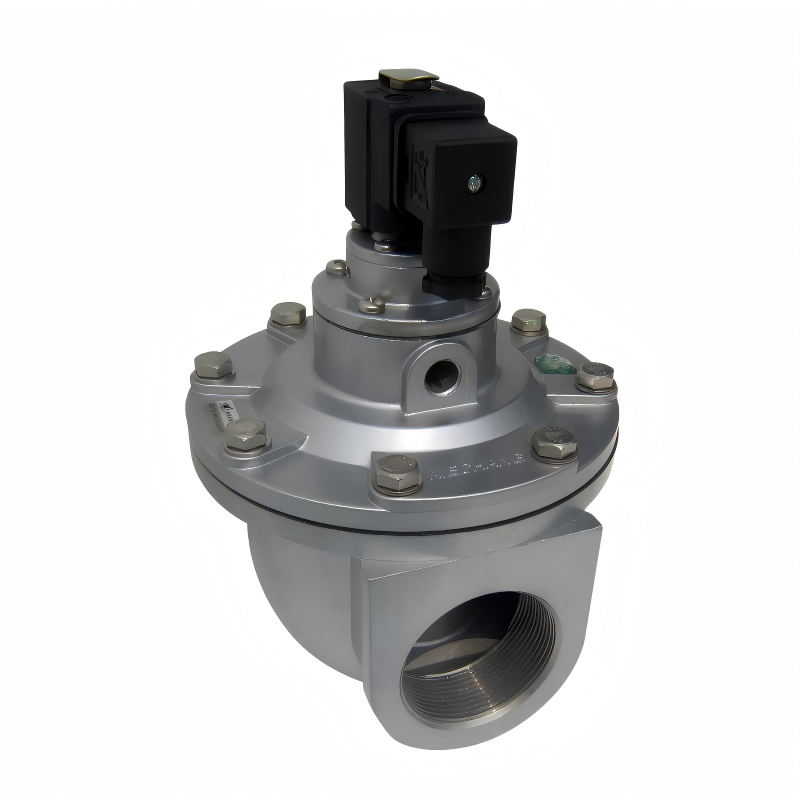

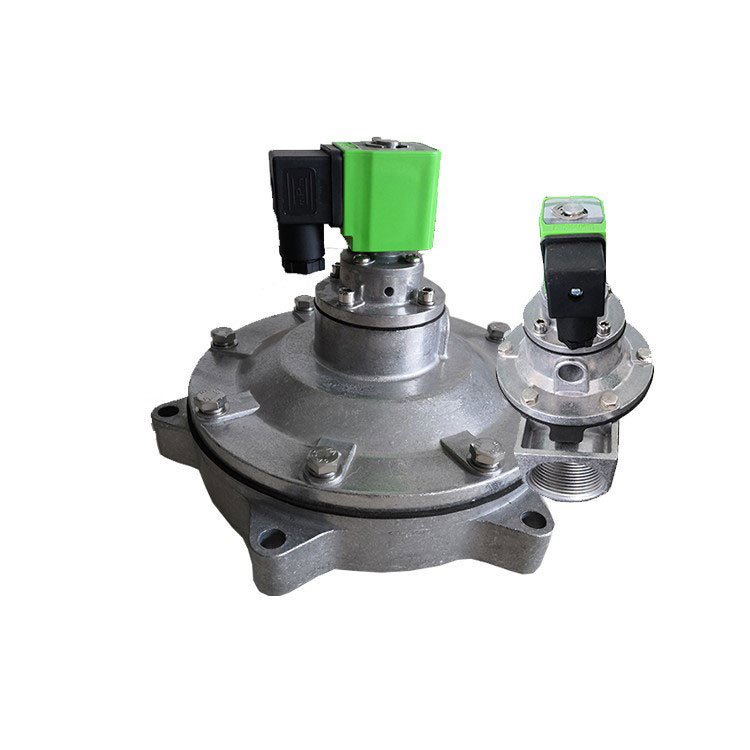

ライトアングル電磁パルスバルブ

直角バルブの空気入口と出口のパイプが90°の角度になっているのが特徴です。バルブボディおよびボンネットはアルミ合金材を使用したダイカスト製です。表面処理後は優れた耐食性を発揮します。ダイアフラムとシーリングガスケットは、加硫複合プロセスを使用して製造されます。電磁パイロットヘッドの原材料は、高効率磁性材料とステンレス製磁気シールド材で構成されており、バネや留め具などの重要部品にはステンレス製を使用しています。接続方法：バルブの入口と出口に空気分配器（空気タンク）のパイプと集塵機の吹込管をそれぞれ挿入し、両端を圧縮ナットでシールします。

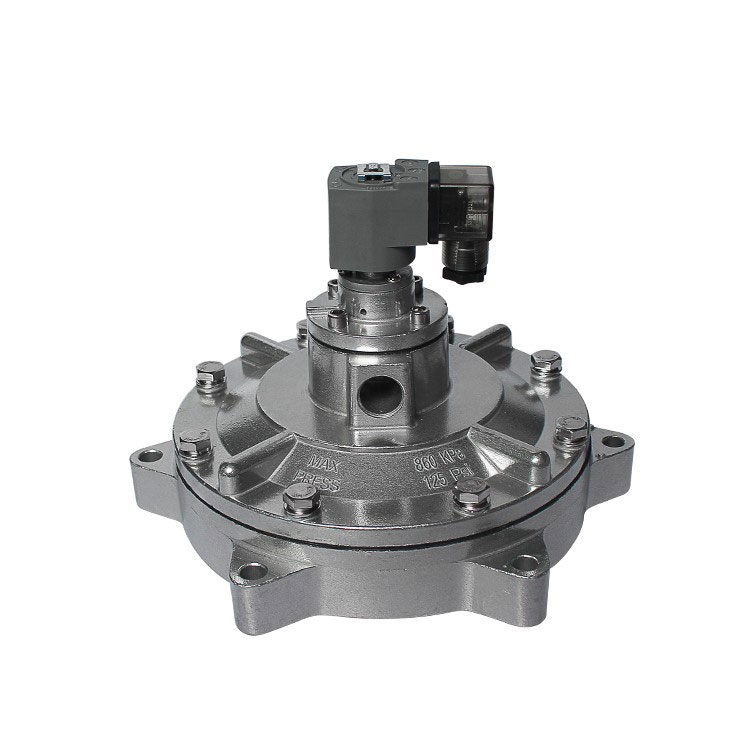

水中電磁パルスバルブ

電磁パイロットヘッド、ダイヤフラムAssy（ダイヤフラム、圧力バネ、シール）、バルブボディで構成されます。空気リザーバ内に浸漬して設置され、フランジを介してリザーバに接続されます。出口ポートは、リザーバー内のバルブ本体の中央に位置し、壁貫通装置などのコンポーネントを通って延び、作動のためにブローチャンバーに入ります。このバルブタイプは、ガスの流れ抵抗を効果的に低減する最適化された流路設計を特徴とし、低圧条件下でも安定した動作を保証します。この設計により、エネルギー消費が削減され、ダイヤフラムの寿命が延びます。

直通電磁パルスバルブ

空気入口と出口の中心線は角度の偏りなく直線に揃えられており、ガスの流れ方向はバルブ本体の表面に明確にマークされています。取り付けは、一端をエアタンクから伸びるエアパイプに接続し、もう一端をブロー室のエアパイプに接続します。シンプルな構造で設置が容易なため、空気タンク式パルス集塵機の一般的な部品となっています。

II.共通および特徴的な動作原理の比較分析

ライトアングルパルスバルブの動作原理

バルブ内のダイヤフラムにより、バルブは前後の空気室に分割されます。圧縮空気が供給されると、スロットルポートを介して後室に入ります。後部チャンバー内の圧力により、ダイアフラムが出口ポートを密閉し、バルブが「閉」状態になります。

パルスジェット制御装置からの電気信号により電磁パルスバルブのアーマチュアが動き、後室の通気孔が開きます。後室は急速に減圧され、ダイヤフラムが収縮します。次に、圧縮空気がバルブ出口から噴射され、パルスバルブが「開」状態になります。圧縮空気が瞬間的に放出され、ジェット流が発生します。

パルスコントローラーからの電気信号が止まると、バルブアーマチュアがリセットされます。後部チャンバーの通気口が閉じ、後部チャンバー内の圧力が上昇し、ダイヤフラムをバルブ出口に押し戻します。パルスバルブは「閉」状態に戻ります。

水中パルスバルブの動作原理

パルスバルブは前室と後室に分かれています。圧縮空気が供給されると、スロットルオリフィスを通って後室に入ります。後部チャンバー内の圧力により、ダイヤフラムがバルブ出口を密閉し、パルスバルブを「閉」状態に保ちます。

パルスコントローラーからの電気信号がバルブアーマチュアを動かすと、後部チャンバーのベントが開きます。後室の急激な圧力損失によりダイヤフラムが動き、圧縮空気がバルブ出口から排出されます。パルスバルブが「開」状態になり、圧縮空気が瞬間的に放出されます。

パルスコントローラーからの電気信号が止まると、バルブアーマチュアがリセットされ、後部チャンバーの通気口が閉じ、後部チャンバー内の圧力が上昇し、ダイヤフラムがバルブ出口を密閉します。パルスバルブは「閉」状態に戻ります。

ストレートスルーパルスバルブの動作原理

1. 電源オフ閉鎖: 圧縮空気はスロットル穴を通って後部チャンバーに入ります。後室圧力 > 前室圧力となり、ダイヤフラムを押してメインバルブ出口を密閉し、バルブを閉じます。

2. 電源投入時開口部: パルスコントローラーが信号を送信し、電磁力でアーマチュアを持ち上げ、通気孔を開きます。後室は急速に減圧され、前室と後室の間に圧力差が生じます。ダイヤフラムが後退し、主弁ポートが開き、圧縮空気が吹き出されます。

3. パワーオフ リセット: 電気信号が止まると、アーマチュア スプリングが戻り、通気孔が閉じます。後室の圧力はスロットルホールを通じて復帰し、ダイヤフラムがリセットされて主弁ポートを閉じ、初期状態に戻ります。

Ⅲ．主要な技術的パラメータと選択基準

コア技術パラメータの標準化: 国内の直角パルスバルブおよびストレートスルーパルスバルブは、0.4 ～ 0.6MPa の圧力範囲内で動作します。輸入品は種類を問わず一律0.4～0.6MPaで作動します。どちらのカテゴリーも、圧力耐性や適用圧力定格に基本的な違いはありません。

科学的選択のための 3 つの基本原則

1.動作圧力互換性の原則: 低圧シナリオ (空気源圧力の低下が必要) では、浸漬電磁パルスバルブを優先します。標準圧力条件（0.4～0.6MPa）の場合、設置上の制約に応じてライトアングルタイプ、ストレートスルータイプを柔軟に選択できます。

2.設置スペースマッチングの原理：エアタンクと吹込管が垂直の場合は直角電磁パルスバルブをご使用ください。直線的なレイアウトの場合は、ストレートスルー電磁パルスバルブを使用してください。空気タンク内に内部設置する必要がある場合は、浸漬型電磁パルスバルブが推奨されます。

3. 機器タイプの対応原則: エアボックスパルス集塵機は、主にストレートスルー電磁パルスバルブを使用する必要があります。パルスバグハウス集塵機は設置角度に応じて直角電磁パルスバルブを選択できます。低圧条件下で動作する大型集塵システムには、浸漬型電磁パルスバルブを推奨します。

IV.業界アプリケーションの背景と展望
