MDパルス制御バルブは、パルスバッグダストコレクターのスプレークリーニングシステムで圧縮された空気の「スイッチ」として機能します。エアリザーバーをダストコレクターのスプレーパイプに接続し、パルスコントローラーのコントロール信号の下で動作し、フィルターバッグを効率的にクリーニングします。このバルブは、産業環境での高い動作効率を維持するために不可欠な、速い応答時間と信頼性の高いパフォーマンスを提供するように設計されています。

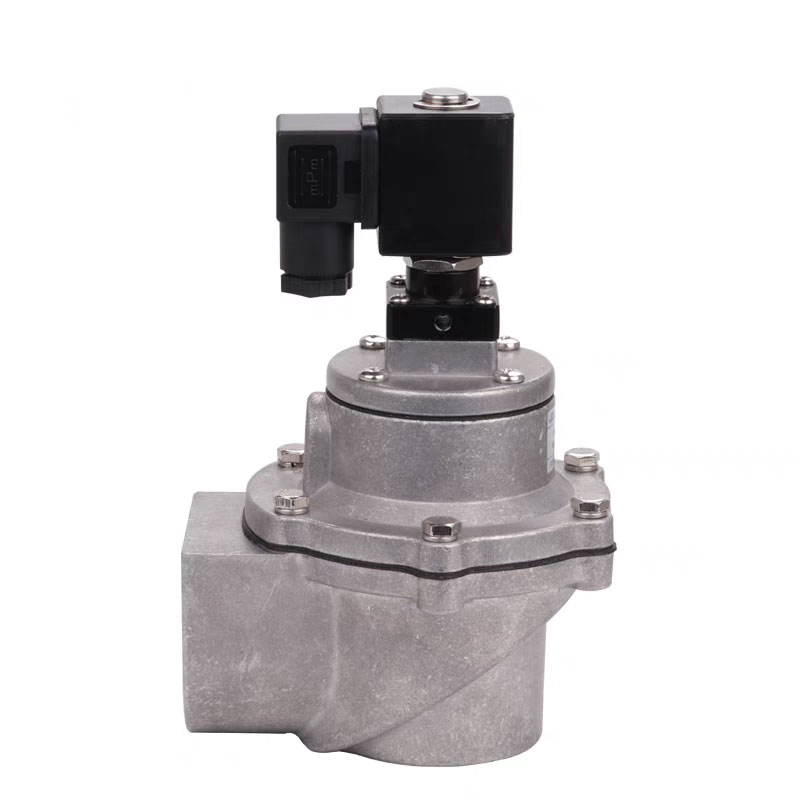

右角型バルブ、その入口と出口の間の角度は90°で、エアバッグと吹くパイプの間の設置リンクに適しています。空気の流れは滑らかで、要件を満たすすすの空気パルスを提供できます。

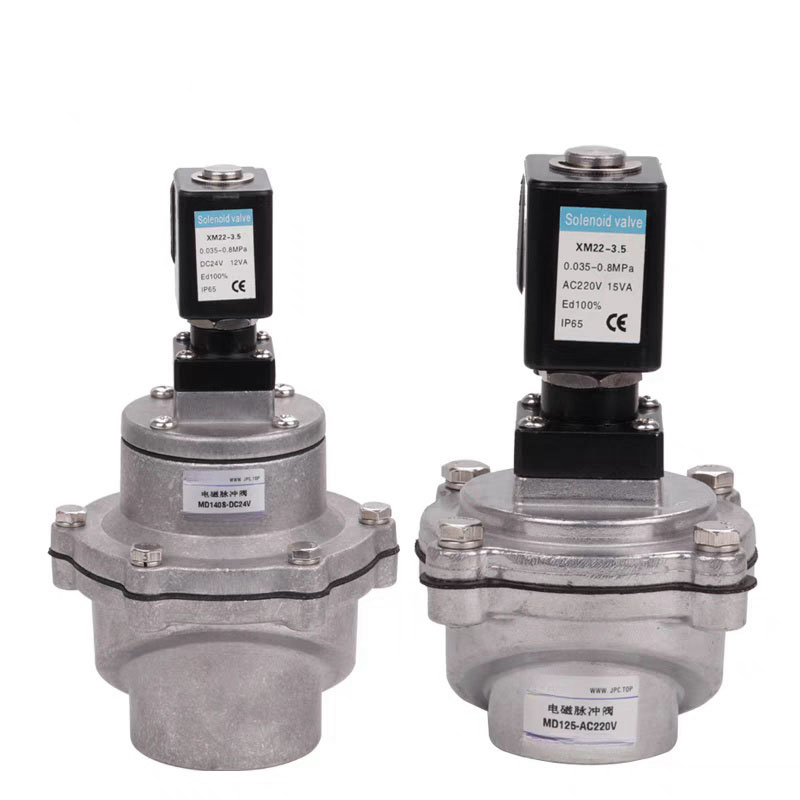

水没したバルブ(埋め込みバルブとも呼ばれます)は、循環特性を備えたガス袋に直接取り付けられています。圧力損失は減少し、ガス源の低い圧力の作業に適しています。
ストレートスルーバルブ、その入口と出口の間の角度は180°(入口と出口の線は同じ直線です)、その入口は空気貯蔵シリンダーに接続され、その出口は吹くパイプに接続されています。空気の流れは滑らかで、要件を満たすダストクリーニングエアパルスを提供できます。
MDパルスバルブは、パルスバッグフィルタークリーニングシステムの重要なコンポーネントとして動作します。空気スイッチとして機能し、圧縮空気の流れを制御してフィルターバッグからほこりをきれいにします。ダイアフラム設計は、バルブを2つのチャンバーに分離します。圧縮された空気がバルブに入ると、ダイヤフラムにバルブアウトレットを密封するように強制し、バルブを「閉じた」状態に配置します。信号がパルスコントローラーに送信されると、バルブはすぐに「開いた」状態に切り替わり、圧縮空気がほこりを吹き飛ばし、システムを清潔で効率的に保ちます。
1.ソレノイドバルブは、分離ケーシングの技術を採用しています。速い応答時間。急速な方向の変化。配線方向は、360度以内に任意に調整できます。製品にはさまざまな配線フォームがあり、パルスコントローラーと一緒に使用できます。
2.通過は、輸入された特別なゴムスタンピングで作られています。高圧抵抗。長寿命。
3.バルブ本体。ダイキャスティングテクノロジーを使用したバルブカバー。表面電気泳動処理。優れた腐食防止パフォーマンス。美しい外観。コンパクト構造。簡単にインストールできます。
4.バルブ本体の内部フローパスが最適に設計されています。大量の排気量とラピッドエキゾースト。フィルターをクリーニングして、オブジェクトやワークピースを吹き飛ばすことができます。
5.Diaphragm Assemblyは、漏れを確保するために特別なシーリング構造を採用しています。
⑴Interface form | 1-right-anger | ナットで2右角度 | 3-埋め込み | 4-right-through | |
⑵dn | 20mm 25mm 40mm 50mm 62mm 76mm | ||||
⑶構造フォーム | マークなし - 単一のダイヤフラム | S-二重ダイヤフラム(40mm以上) | |||
voltage: | マークなし-DC24V | 特別な電圧カスタムメイド | |||
⑸線 | マークなし - din | カスタマイズされた他のフォーム |
技術的なパラメーターと仕様 | MD120 | MD125 | MD140S | MD150S | MD162S | MD376S |
作業媒体 | ろ過された圧縮空気 | |||||
電圧 | DC24V AC110V AC220V | |||||
インターフェイススレッド | G3/4 | G1 | G1 1/2 | G2 | G2 1/2 | G3 |
作業圧力範囲(MPA) | 0.035 ~0.8 | |||||
整流時間 | ≤30ms | |||||
保護クラス | IP65 | |||||
断熱クラス | F | |||||
周囲温度(℃) | -20~60 | |||||
耐久性 | 100万回または1年 |
パルスクリーニングシステムのための高速で効率的なソリューションをお探しですか? MDパルスバルブは、最も要求の厳しい産業環境でさえ、迅速な応答時間と耐久性のあるパフォーマンスを提供します。今すぐ注文し、最適なダストクリーニングのために設計されたパルスバルブでろ過システムをアップグレードします。
MD Pulse Control Valveは、一意の磁気分離スリーブテクノロジーを採用して、応答時間を速く迅速に変化させます。複数の配線オプションがあり、パルスコントローラーとシームレスに統合できます。
バルブのダイアフラムは、高圧に耐え、長いサービス寿命を確保することができる輸入された特別なフォーミュラゴムで作られています。
バルブボディとボンネットはダイキャスティングテクノロジーで作られており、表面は腐食抵抗を強化するために電気泳動処理され、スタイリッシュでコンパクトな外観を持っています。
内部フローチャネルは、排気量と速度を最大化するように慎重に設計されています。これは、徹底的な洗浄を必要とするアプリケーションに最適です。
ダイアフラムアセンブリには、操作中に漏れがないことを確認するための特別なシーリング構造があります。
MDパルス制御バルブには、さまざまなインターフェイスフォーム、名目直径、構造構成、動作電圧、配線方法があり、特定の工業要件に応じてカスタマイズできます。
