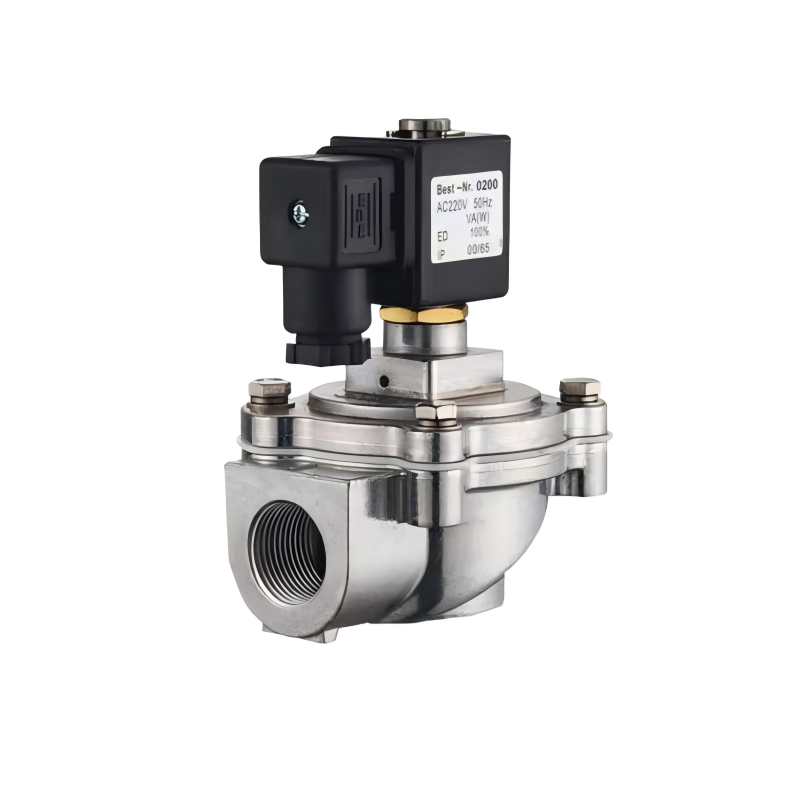

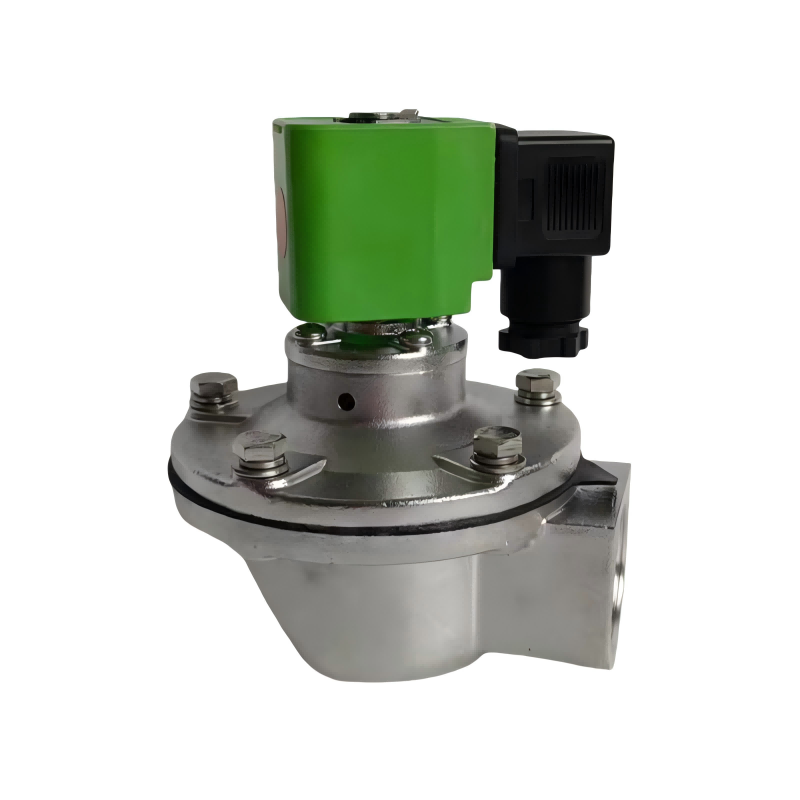

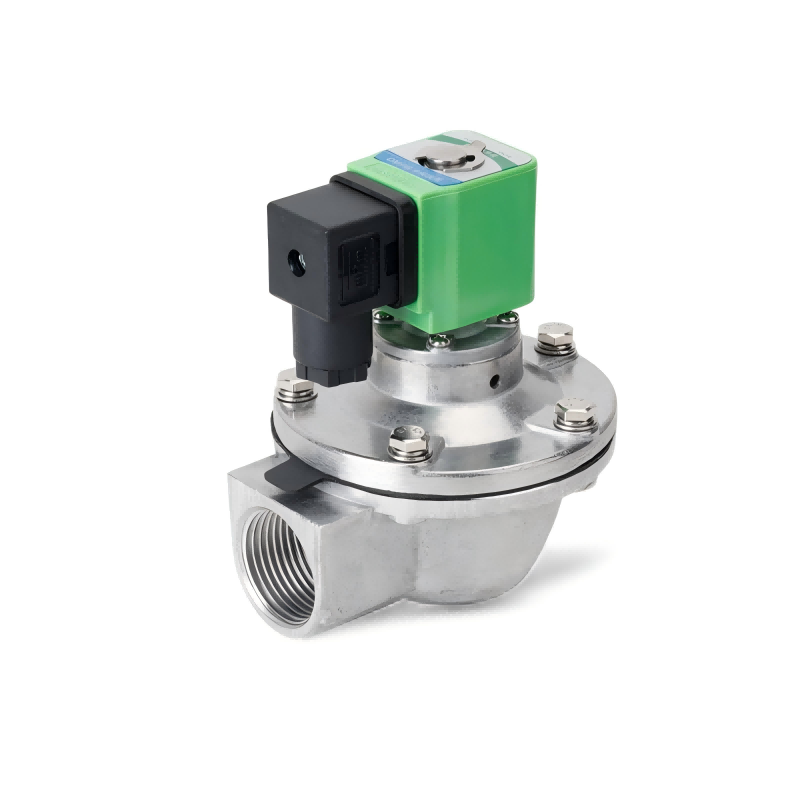

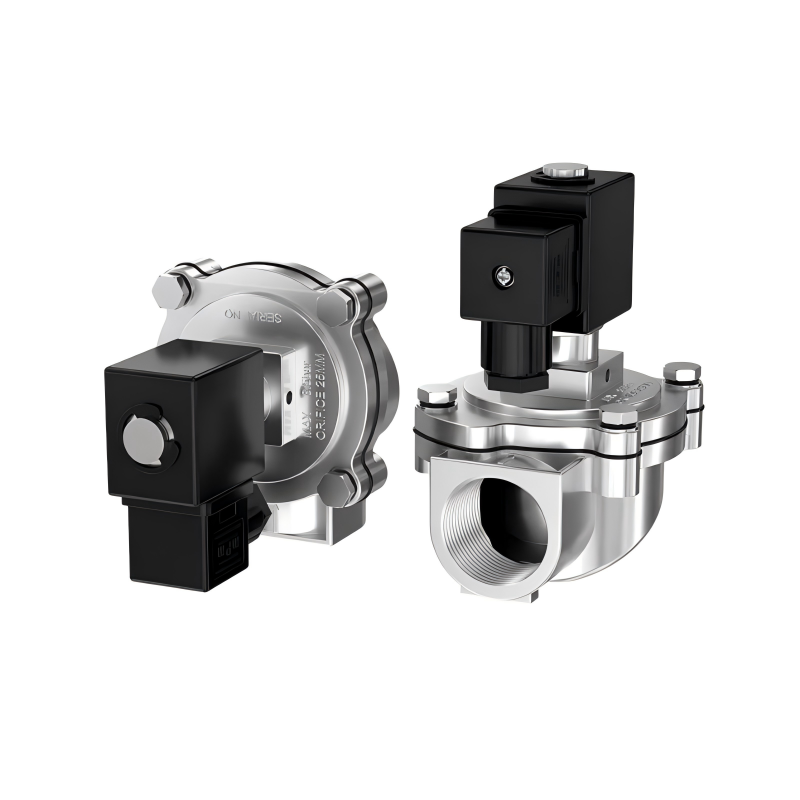

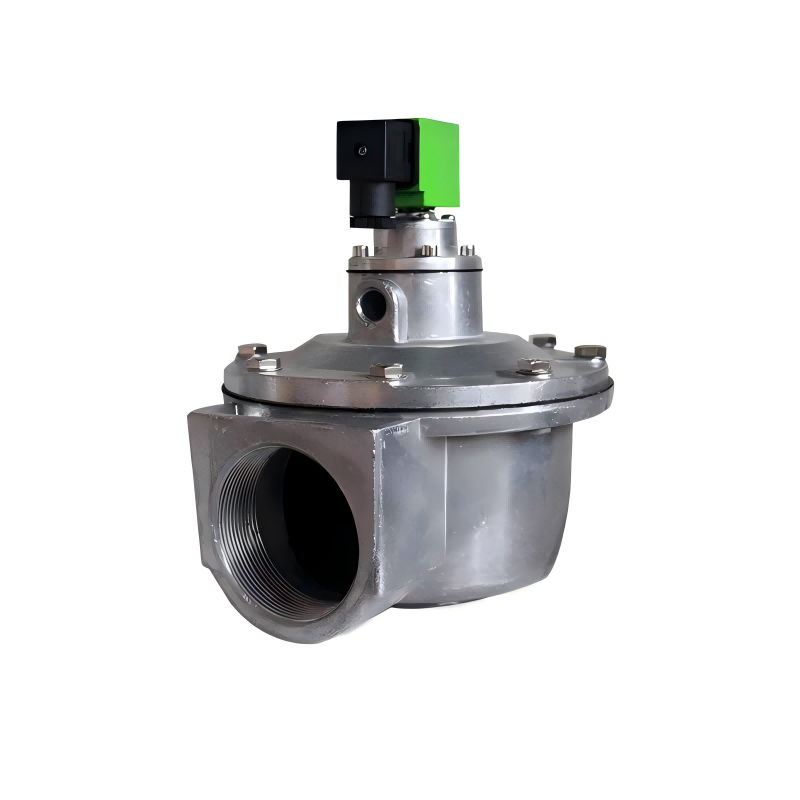

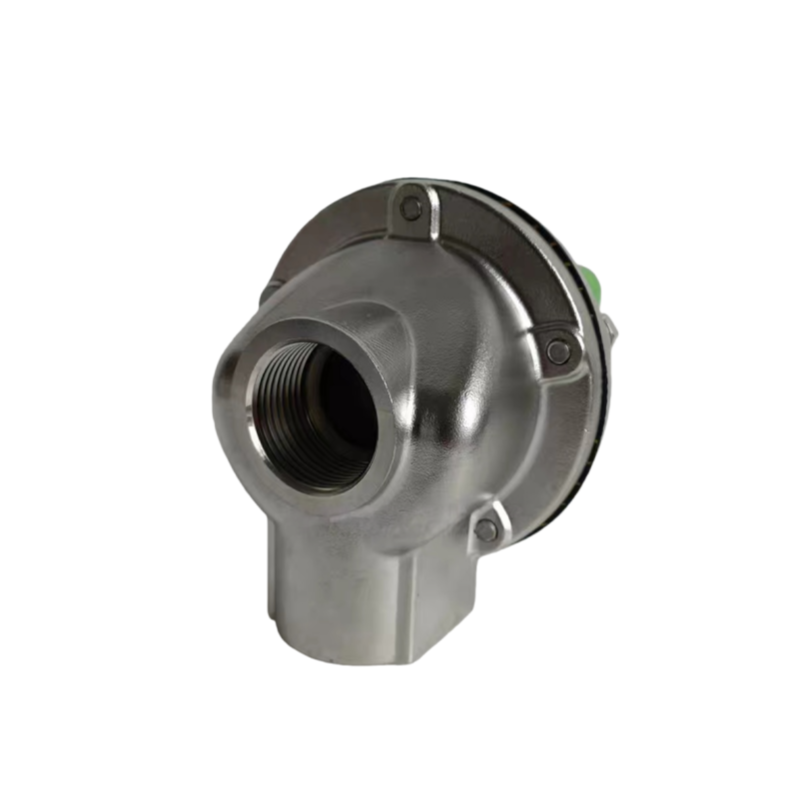

DMF-Zパルスバルブ

DMF-Z直角電磁パルスバルブは、バグハウス集塵機用に特別に設計された特殊な電磁弁です。これは、パルス ジェット バグハウス集塵機のパルス ジェット クリーニング システムの圧縮空気スイッチとして機能します。パルスジェット制御装置からの出力信号によって制御され、フィルターバッグを列ごとに（またはチャンバーごとに）パルスジェット洗浄を順次実行します。これにより、集塵機の抵抗値を設定範囲内に維持し、処理能力と集塵効率を確保しながら、フィルターバッグに付着した塵埃を振り落とすという目標を達成します。

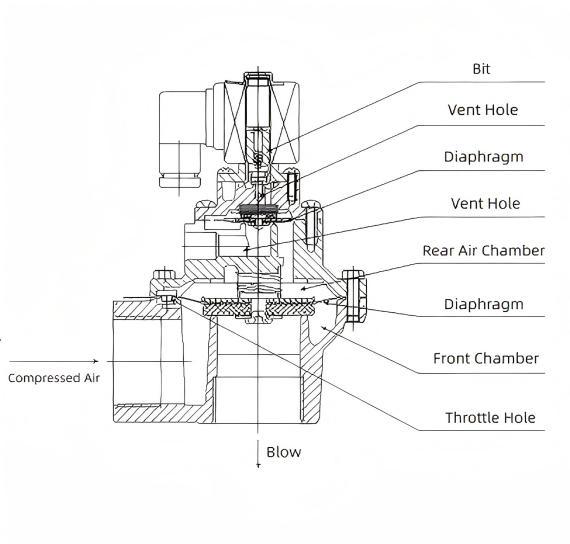

概略図

構造上の特徴

DMF-Z直角電磁パルスバルブのバルブ本体およびカバーはアルミ合金ダイカスト製です。表面処理後は優れた耐食性を発揮します。ダイヤフラムとシーリングガスケットは新しいプロセスを使用して加硫複合化されています。電磁パイロットヘッドは磁性材料とステンレス鋼の磁気シールド材料で構成されています。バネと留め具はすべてステンレス製です。バルブ入口にはエアディストリビュータ（空気室）接続パイプが、出口には集塵ブローパイプが挿入されます。圧縮ナットを締めることにより両端がシールされます。バルブは、さまざまな空気処理 (浄化) 能力を備えたパルス ジェット バッグハウス集塵機で選択できるように、20、25、40S の 3 つの仕様で利用可能です。バルブ本体とカバーは高密度のダイカスト製で、透明ラッカーコーティングが耐食性を高めています。ダイヤフラムシールには金属ゴム複合材を採用し、剛性に優れ漏れのない性能を実現しています。電磁パイロット ヘッドは、強力な磁力と応答性と信頼性の高い動作を実現します。バルブは定格電圧の85％で確実に開く優れた開弁性能を発揮します。密閉性にも優れ、0.15MPaのエア圧でも確実にシールします。

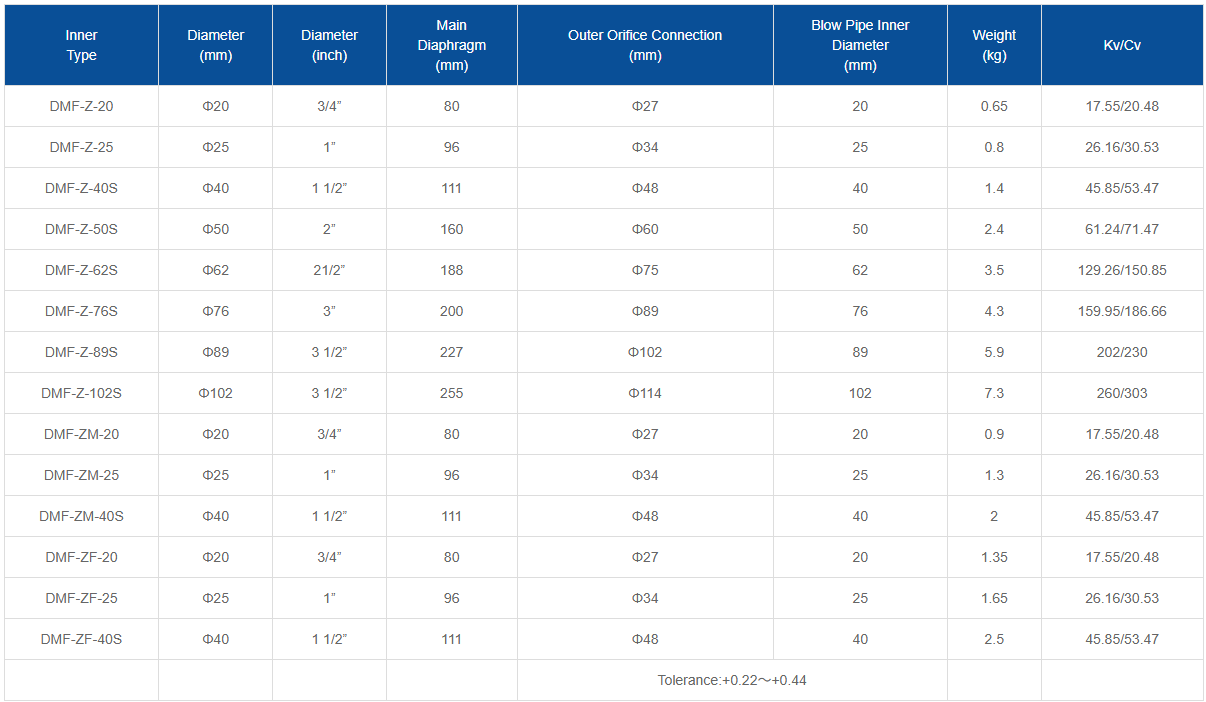

パラメータ

動作原理

電磁パルスバルブはダイヤフラムによって前室と後室に分かれています。圧縮空気がスロットル穴を通って後室に供給されると、後室の圧力によりダイヤフラムがバルブ出口を密閉し、電磁パルスバルブが「閉」状態になります。パルス ジェット コントローラーからの電気信号が停止すると、ソレノイド バルブのアーマチュアがリセットされます。後部チャンバーの通気口が閉じ、後部チャンバー内の圧力の上昇によりダイヤフラムがバルブ出口を密閉し、ソレノイドバルブが「閉」状態に戻ります。電磁パルスバルブは電気信号により弁体のリリーフポートの開閉を制御します。バルブのリリーフ中、後室の加圧ガスが排出される一方、前室の加圧ガスはダイヤフラムの真空ポートによって絞られ、ダイヤフラムが上昇してパルスブローが開始されます。バルブ本体がアンロードを停止すると、加圧ガスが減衰オリフィスを通って後部チャンバーに急速に充填されます。バルブ本体に対するダイヤフラムの両側の力がかかる面積の違いにより、後室のガス力が支配的になります。これにより、バルブの吐出ポート上のダイヤフラムが確実に閉じられ、パルスバルブの吐出が停止します。

応用分野

除塵装置部門

バグハウス集塵機: パルスジェット洗浄システムの中核コンポーネントとして、これらのユニットはパルスジェット コントローラーによって制御され、フィルター バッグに圧縮空気を順次吹き込み、集塵機の抵抗を事前設定制限内に維持します。これにより、一貫した処理能力と集塵効率が確保され、鉱業、建材、冶金、化学産業における粉塵制御に広く使用されています。

エアボックスパルス集塵機: 特定の直角 DMF-Z パルスバルブをエアボックスパルス集塵機のパルスジェットシステムに組み込むことができ、エアボックス構造と連動して効率的な粉塵除去を実現します。

空気浄化分野

工業用空気浄化装置：空気の流れを制御し、フィルター表面から塵を除去し、浄化効率を高め、フィルターの寿命を延ばすために使用されます。エレクトロニクス、製薬、食品加工など、空気清浄度の要件が厳しい業界に適しています。

商業用空気浄化システム: ショッピング モール、ホテル、オフィス ビルなどの空気浄化装置では、DMF-Z パルス バルブが効率的な空気のろ過と浄化の実現を支援します。

化学工業

ガスの分離と精製: 化学製品の製造中にガス分離ユニットで使用され、ガスの流れと圧力を正確に制御し、分離プロセスの安定性と効率を確保します。

反応器ガス制御: 化学反応器内で、ガスの入口/出口と圧力を制御して安定した反応条件を維持し、反応の品質と安全性を高めます。

エネルギー部門

火力発電所: 燃焼ガスと蒸気の流れを制御して、燃焼プロセスを最適化し、エネルギー効率を向上させ、汚染物質の排出を削減します。

ガス精製システム: ガス精製中の塵や微粒子の除去を管理して、ガスの品質を確保し、環境汚染を最小限に抑えます。

粉塵回収システム

ガス流量、圧力、温度を調整するために使用され、ダストを効率的に回収して再利用し、排気汚染を最小限に抑えます。セメント、セラミック、ガラス、および関連業界の粉塵回収段階に適用できます。

液体制御システム

電磁力を利用して、工業生産における液体の流入と流出を正確に制御します。化学、製薬、食品加工などの業界の液体移送および計量システムで使用されます。
