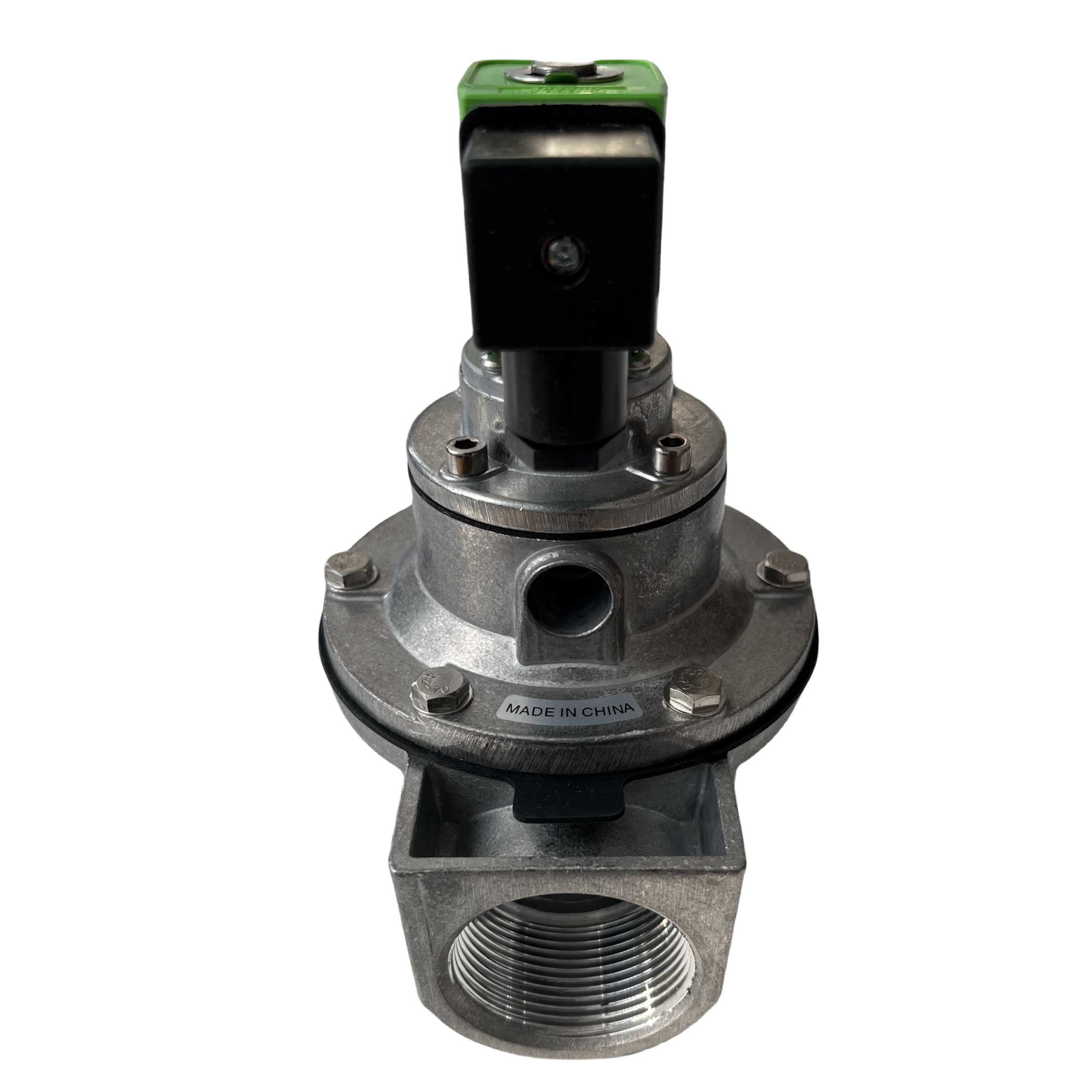

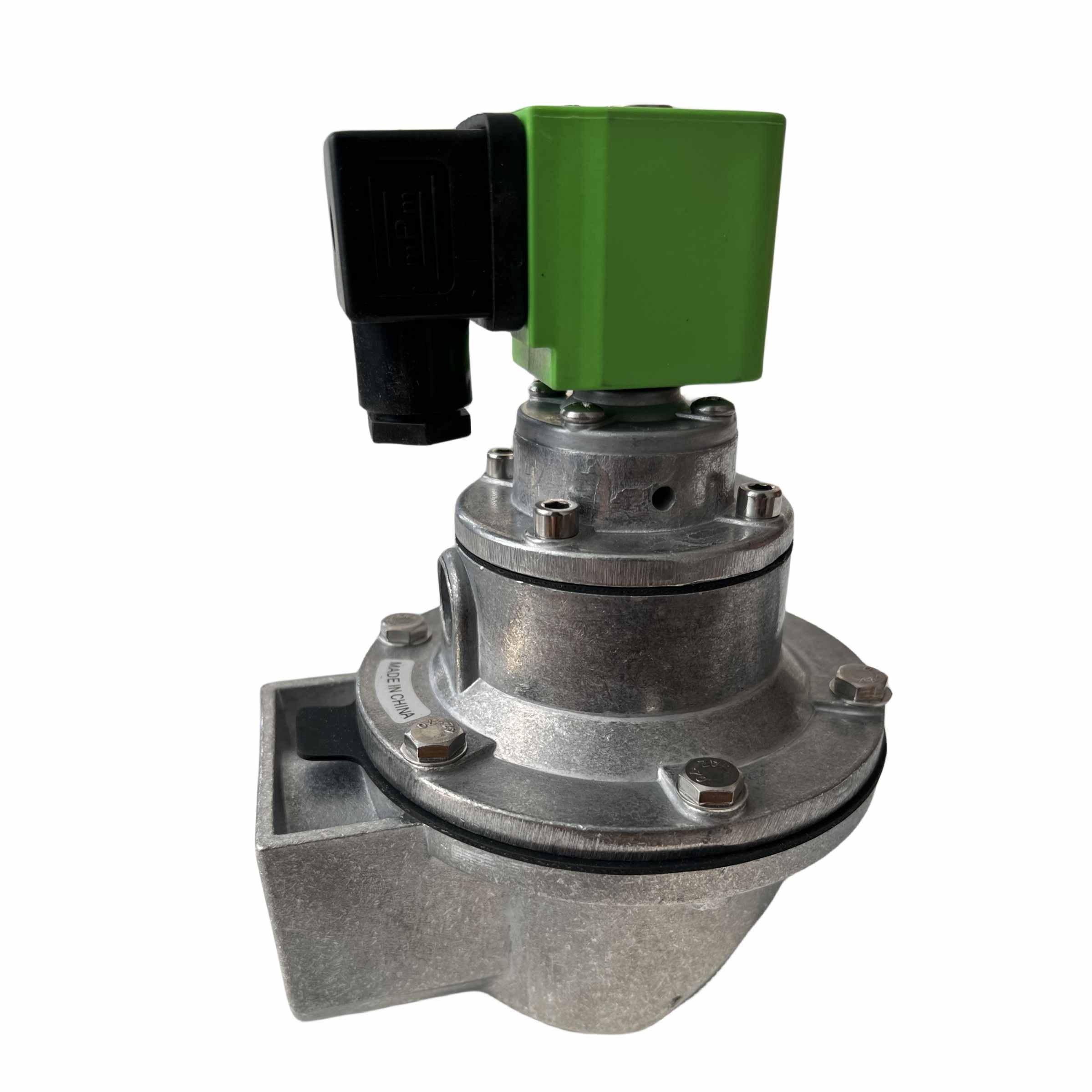

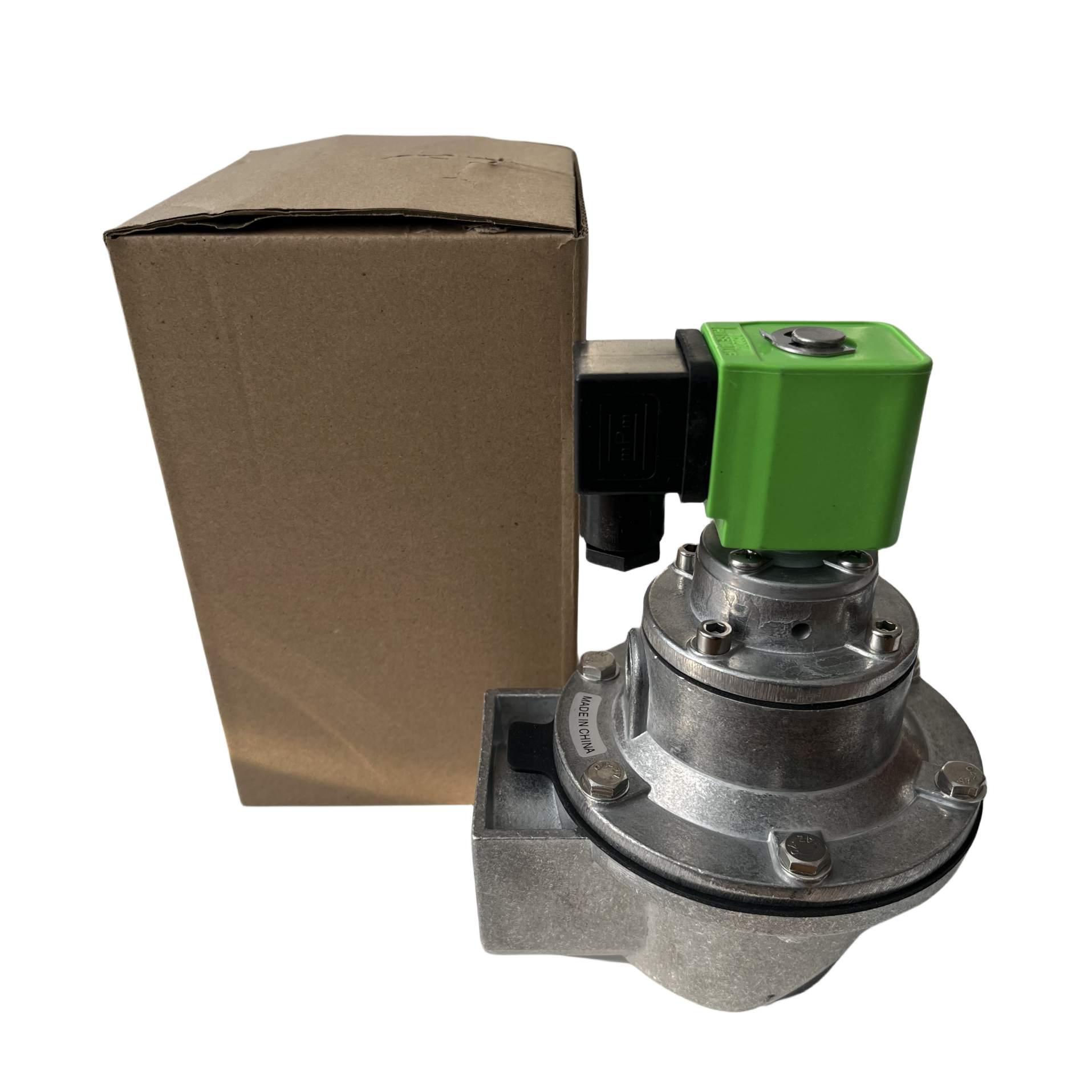

DMF-Z-40S パルスバルブ

製品説明：

DMF-Z-40S パルスバルブは、パルスジェットバグハウス集塵機のパルスジェット洗浄システムに使用される直角バルブです。丸形袋、封筒袋、異形袋、金属繊維袋をはじめ、フィルターカートリッジ、セラミックチューブ、焼結プラスチック板など幅広いフィルターエレメントの洗浄に高い効果を発揮します。パルスバルブを空気リザーバーや集塵機のブローパイプに接続して、必要な洗浄空気パルスを生成できます。

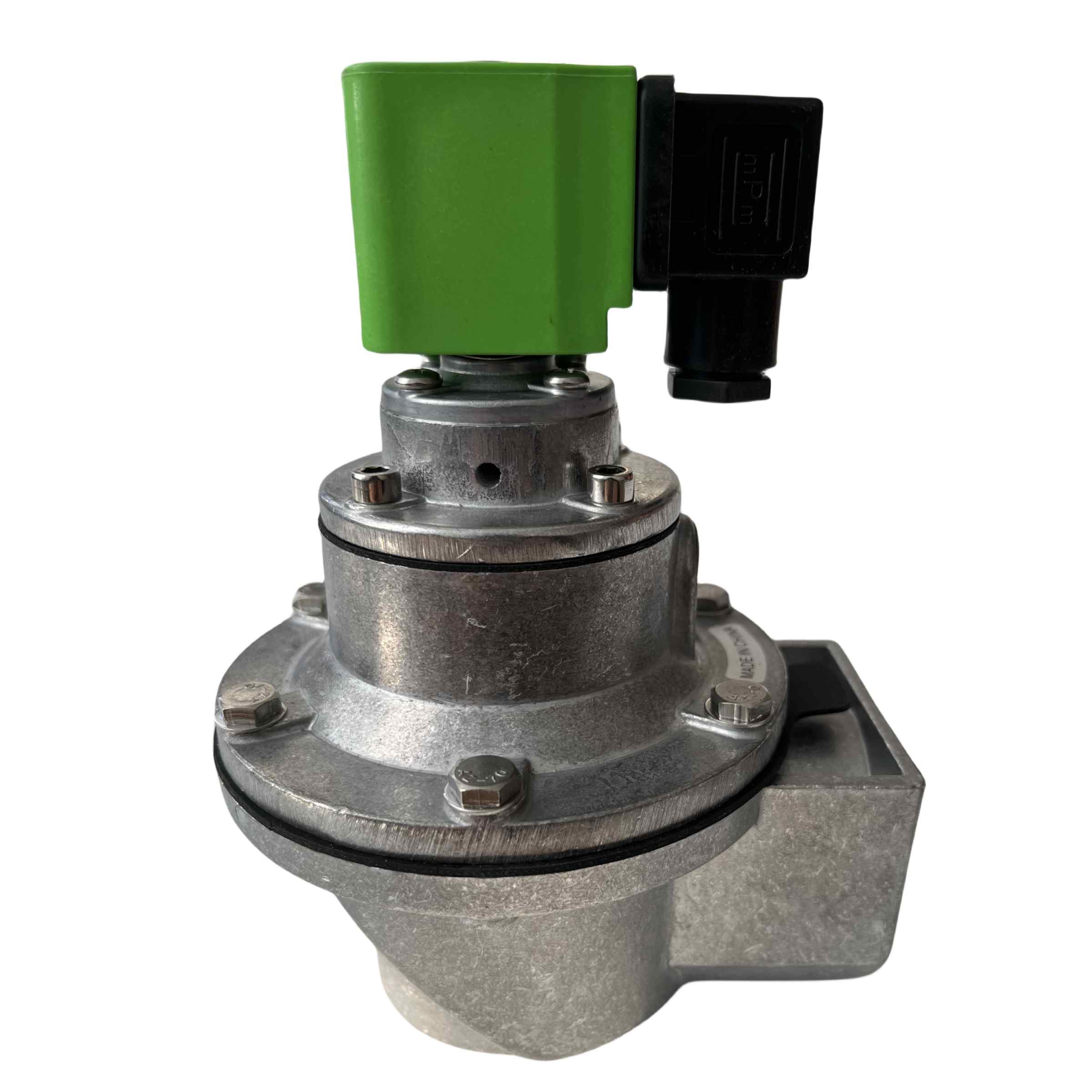

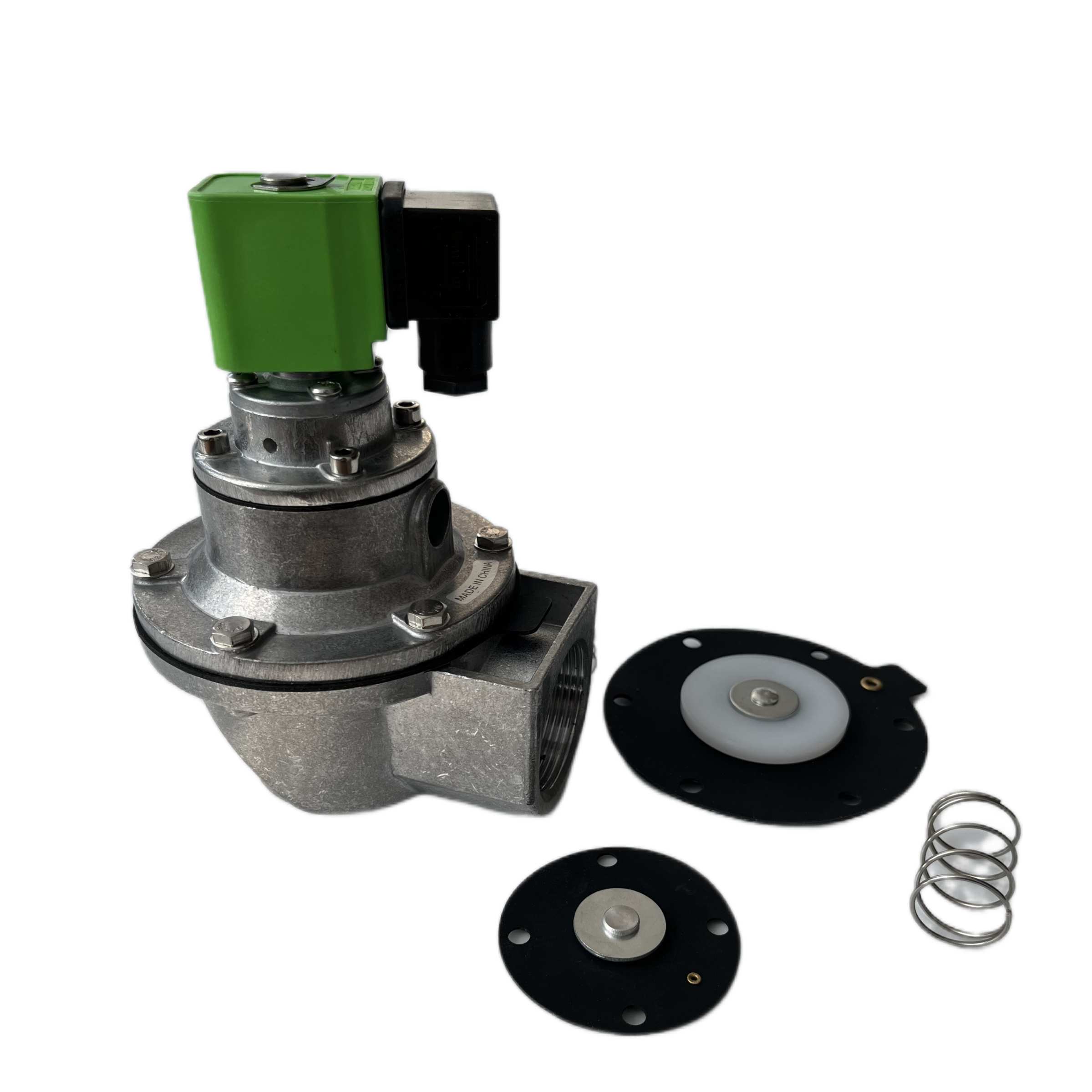

バルブは、入口ポートと出口ポートが 90 度の角度を成す直角設計です。バルブ本体およびカバーは耐食性表面処理を施したアルミダイカスト製で、ダイヤフラムには金属とゴムの複合シールを採用しています。前後の気室を隔てるダイヤフラムによって機能します。電磁信号が作動すると、後部チャンバーが通気されてパルスジェットが開始されます。電磁パルスバルブは構造が簡単で安価、設置やメンテナンスが容易で応答が早く、消費電力も少なくて済みます。 -10°C ～ 55°C の温度範囲で動作でき、2 ～ 3 年または 100 万回の開閉サイクルに耐えるよう設計されています。

製品パラメータ：

使用圧力：0.1MPa～0.7MPa

使用媒体：脱脂・除湿したクリーンエア

動作電圧：DC24V、AC220V、AC110V

動作電流: 800mA / 60mA

動作環境: 温度 -10°C ～ 55°C、相対湿度 85% 以下

耐用年数: 2 ～ 3 年または 100 万回のオン/オフ サイクル

開路応答時間: < 0.03 秒 (定格電圧の 85% の場合)

絶縁抵抗: > 1MΩ

絶縁耐力: ソレノイドコイルは、50Hz、250Vの電圧に1分間破壊することなく耐えることができます。

振動試験：周波数20Hz、全振幅2mmの振動に30分間耐えることができます。

ダイヤフラム寿命: ≥100 万サイクル

外観要件: バルブ本体の表面に塗装の剥がれ、傷、バリなどの目に見える損傷がないこと。

設置とメンテナンス

DMF-Z パルスバルブは、入口と出口の間の角度が 90 度の直角バルブです。空気貯蔵タンクと集塵ブローパイプの間の設置および接続に適しており、スムーズな空気の流れを確保し、仕様を満たすパルス洗浄空気流を提供します。

電磁パルスバルブには媒体の清浄度に対する高い要件があります。微粒子を含む培地は使用には適していないため、不純物を最初に濾過して除去する必要があります。また、粘性のある媒体は使用には適していません。
