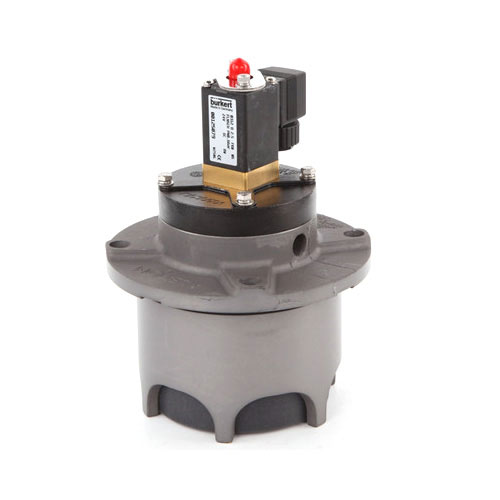

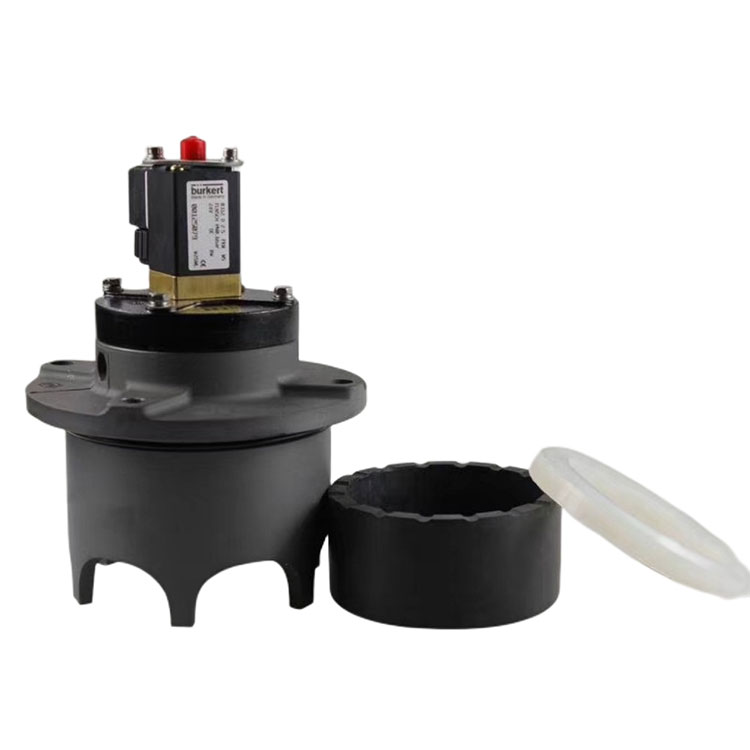

DC24V 3インチ集塵弁

バルブを閉じる

ソレノイドは周囲に対して閉じられ、パイロット空気に対して開かれます。

パイロット膜はシートに向かって押し下げられます。

プランジとハウスの間のスロットを介して、プランジ上の圧力はタンク圧力と等しくなり、プランジはパルスパイプまで下降して洗浄パルスを終了します。

シーケンス (バルブの開き開始から閉じまで) の時間はプロセス要件によってある程度異なりますが、一般的には 100 ～ 200 ミリ秒の範囲です。

パイロットエア接続

ソレノイド用のパイロットエアは入口チューブから圧力タンクに取られます。パイロットエア用の配管は、1 つのタンク内のすべてのバルブに共通であり、各タンクのメイン開閉弁の上流に接続されます。

パイプには、脈動中に圧力が低下した場合でも圧力が確実に維持されるように、オンオフバルブと逆止バルブが必要です。

注：パイロット用供給管を別途ご使用の場合

空気を使用する場合、パイロットエアの圧力はタンク内の圧力とほぼ同じである必要があります。

圧力が高すぎると膜に変形が残り、寿命が短くなり、パルス洗浄の機能が低下します。
