Optipow 135 ピストンパルスバルブ

製品説明：

Optipow135ピストンパルスバルブは、ダイヤフラム式電磁パルスバルブとピストン機構をベースに開発された新世代の埋込型電磁パルスピストンバルブです。これにより、パルス ジェットの動作が大幅に向上し、スペースをあまりとらず、ジェット システムの設計が容易になります。

Optipow135 の作動チャンバーは、ゴム製ダイアフラムや圧力スプリングなどの脆弱な部品がないため、従来のダイアフラム バルブとは異なります。代わりに、高強度材料で作られたピストンを使用しており、電磁パルスピストンバルブの寿命が大幅に長くなります。

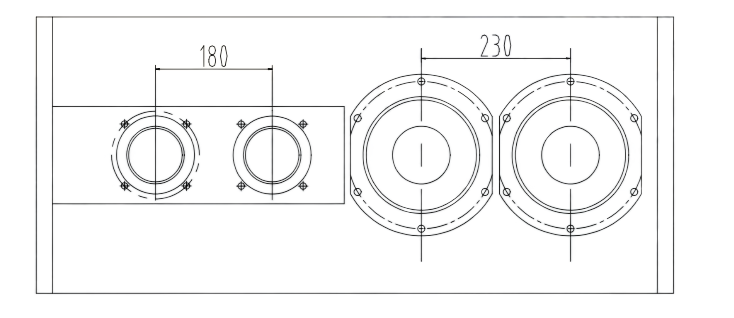

Optipow135と同仕様の標準ダイヤフラム式パルスバルブの設置間隔の比較

図1

注: Optipow105 と Optipow135 の設置間隔は両方とも 180 mm (最小 160 mm) です。

製品パラメータ:

インストール手順

① ねじ部に PTFE テープまたはねじ部シール剤を充填して締め付け、シールします。エアマニホールドの合わせ面は平らでなければなりません。シール性能を保証するために、合わせ面が平らで真っ直ぐで滑らかであることを確認してください。

② マニホールド内に水が溜まらず、圧縮空気が乾燥した清浄な状態になるよう、エアマニホールドの入口管にフィルタと圧力調整器を、エアマニホールドの底部にドレンバルブを取り付けてください。

③ 空気タンク取り付け端面は、空気タンク加工図に従って加工してください。エアタンク設置面の清浄度要求を厳守します。

④ バルブを取り付ける前に、エアタンクおよびブローパイプの内外がきれいで、ゴミなどが付着していないことを確認してください。

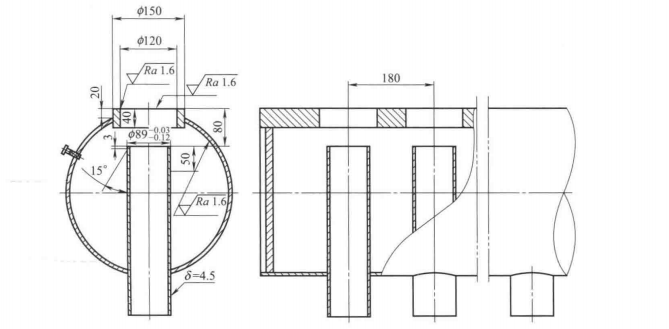

⑤ エアマニホールド接続部の加工図は図２を参照してください。
