Alstom Optipow 135 パルスバルブの交換時期とステップバイステップの交換ガイド

Alstom Optipow 135 パルス バルブは、産業用集塵システムに広く導入されている高性能クリーニング バルブです。発電所、セメント工場、製鉄所、鉱山事業などの重工業にサービスを提供しています。このバルブは強力な圧縮空気パルスを供給することにより、フィルターバッグからダストケーキを除去し、バグハウス集塵機の安定した効率を維持します。

長期間の連続運転の後、過酷な作業環境や劣悪な圧縮空気の品質により、パルスバルブは徐々に摩耗し、故障の原因となります。 Optipow 135 パルスバルブを適時に交換すると、洗浄性能が回復し、集塵機の信頼性の高い動作が保証されます。この記事では、Optipow 135 の動作原理、交換の一般的な原因、典型的な障害警告、および標準的な交換手順などの基本的な知識を説明します。

1. Alstom Optipow 135 パルスバルブとは何ですか?

Optipow 135 は、産業用除塵装置用に特別に設計されたダイヤフラム パルス ジェット バルブです。高速エアパルスを生成して、集塵機内のフィルターバッグとフィルターカートリッジを洗浄します。

洗浄作業サイクル:

1. 電磁パイロット弁は集塵機コントローラーから電気信号を受信します。

2. パイロット弁が開き、ダイヤフラム上側の圧力を逃がします。

3. 圧力差によりダイヤフラムが急速に開きます。

4. バルブ出口から強力な圧縮空気をパルス吐出

5. 噴射パルスがフィルターバッグに溜まった塵を吹き飛ばします

高速応答と大気流容量を特徴とする Optipow 135 は、要求の厳しい粉塵濾過用途に適合します。

2. Optipow 135 パルスバルブを交換する主な理由

パルスバルブは、その耐用年数を通じて何百万回も作動します。内部コンポーネントは時間の経過とともに劣化し、洗浄効率が低下します。交換の最も一般的な原因は次のとおりです。

2.1 ダイヤフラムの摩耗または損傷

ダイヤフラムは、バルブ内の中心となる可動部品です。圧力変動を繰り返すと亀裂、変形、弾性の低下、エア漏れが発生しやすくなります。ダイアフラムに欠陥があると、効果的な洗浄パルスを生成できません。

2.2 継続的な空気漏れ

パルスバルブが劣化すると、一定の圧縮空気損失が発生します。その結果、空気消費量の増加、運用コストの増加、洗浄効果の低下、エアマニホールド内の圧力低下などが生じます。バルブを交換することで圧縮空気の無駄を大幅にカットします。

2.3 防塵性能が低い

パルスバルブが全開にならないと洗浄パルスが弱くなります。その結果、フィルター間の圧力差が上昇し、空気流量が減少し、ファンの消費電力が増加し、フィルターバッグの耐用年数が短くなります。新しい交換用 Optipow 135 バルブにより、標準のパルス強度が回復します。

2.4 ソレノイドコイルまたはパイロットアセンブリの故障

電気コンポーネントは、コイルの焼け、湿気による損傷、回路の故障、部品の老朽化により故障する可能性があります。多くのシナリオでは、個々のスペアパーツを修理するよりも、パルスバルブアセンブリ全体を交換する方が効率的です。

3. Optipow 135 の交換が必要な警告サイン

メンテナンス チームは、次の状況に気づいたら交換を手配する必要があります。

・バルブからの持続的なエア漏れ

・圧縮空気消費量が異常に多い

· 洗浄パルスが弱い、または欠けている

・集塵機の圧力差が大きくなる

・発塵過多

・フィルターバッグの詰まりが頻繁に起こる

・バルブ作動時の異音

定期的な検査は、集塵システム全体に障害が発生する前に障害を早期に検出するのに役立ちます。

4. Optipow 135 パルスバルブを交換するための段階的な手順

ステップ 1: システムのシャットダウンと安全の準備

分解する前に:

・パルス洗浄制御システムを停止する

· 圧縮空気供給源を隔離する

・エアマニホールド内の残圧を完全に抜く

· ソレノイドバルブへの電源供給を遮断してください。 加圧空気圧機器を取り扱うときは、必ず安全手順に従ってください。

ステップ 2: 古いパルスバルブを取り外す

1. ソレノイドコイルの電気配線を外します。

2. バルブの固定ファスナーを取り外します。

3. 圧縮空気ヘッダーからパルスバルブを取り外します。

4. 古いバルブを慎重に取り出します。

5. 設置面に腐食、汚れ、または取り付け金具の損傷がないか検査します。

ステップ 3: 新しい Optipow 135 交換用バルブを取り付ける

1. 正しいバルブのモデル、サイズ、接続規格を確認してください。

2. 空気の流れの方向が正しいことを確認します。

3. ねじ継手に適切なシール材を塗布します。

4. 推奨トルク値に従ってフィッティングを締めます。

5. ソレノイドの配線は正しく行ってください。 取り付けが不十分ですと、液漏れや洗浄力不足の原因となります。

ステップ 4: 取り付け後の新しいバルブの試運転とテスト

1. 圧縮空気の供給を再開します。

2. すべての接続ポイントに空気漏れがないか確認します。

3. 手動パルステストサイクルを実行します。

4. 安定した強いジェットパルスを確認する

5.集塵機の差圧データを監視する

交換用バルブを適切に取り付けると、一貫した信頼性の高いバッグ洗浄パフォーマンスが得られます。

終わりに

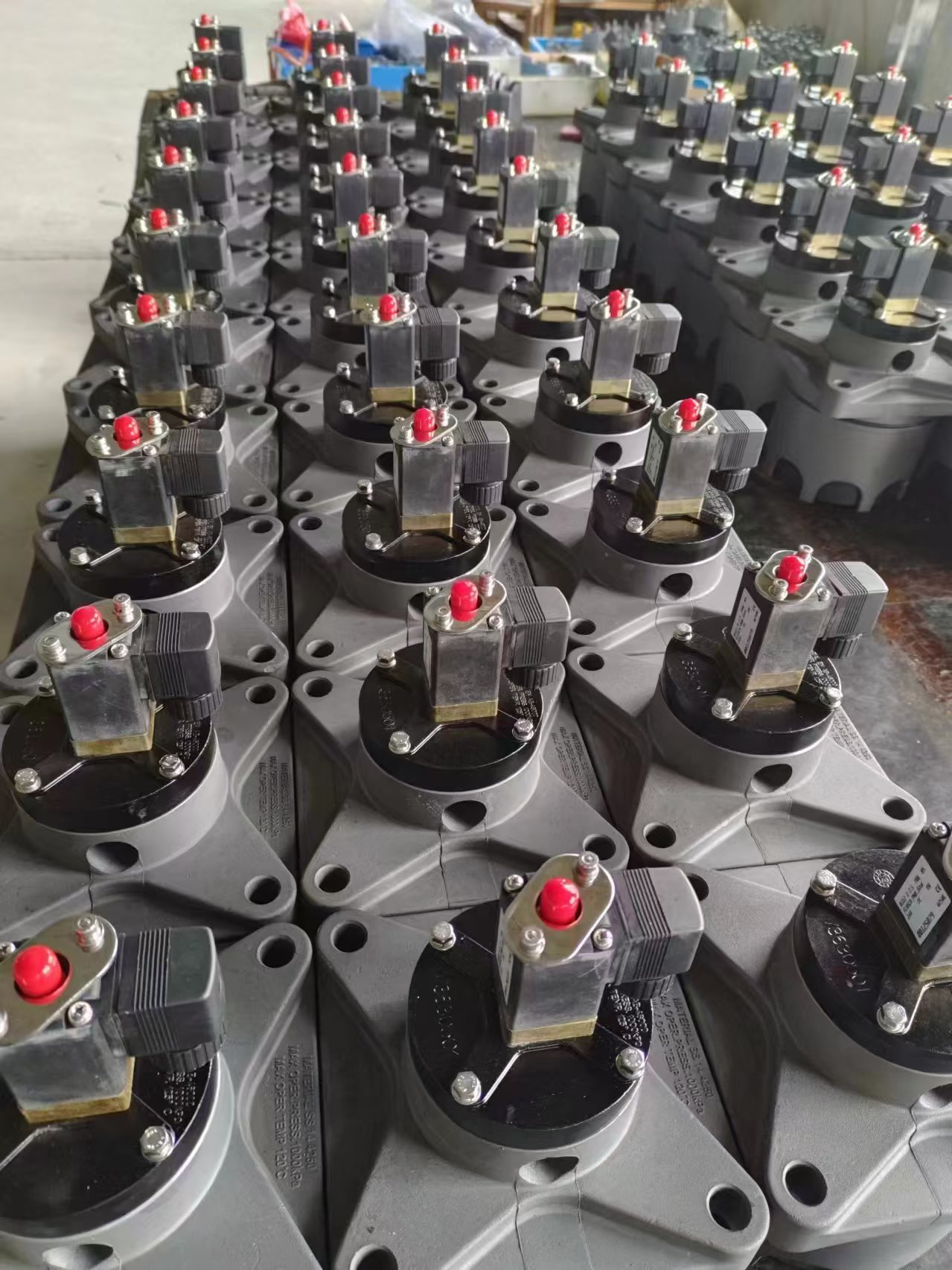

Optipow 135 パルスバルブは、頑丈なバッグハウスの心臓部です。故障信号を認識し、標準化された交換を実行することで、計画外のダウンタイムを回避し、エネルギー消費を削減し、フィルターバッグの寿命を延ばすことができます。当社は、完全に交換可能な交換用 Optipow 135 パルス バルブと、ダイヤフラム、パイロット アセンブリ、コイルなどの関連スペアパーツを、除塵業界の世界中の顧客に供給しています。
